Kabel PerindustrianPengilang

Rangkaian Kabel Perindustrian Kami Menghasilkan

Keluarga Kabel Industri kami dibina di sekeliling pemasangan tetap dan fleksibel di dalam kilang, pencawang, loji rawatan air, peralatan mesin dan gelincir proses. Setiap pembinaan ditakrifkan oleh tahap voltan, bahan penebat, jenis perisai, kiraan teras dan sebatian sarung, jadi saiz konduktor yang sama boleh dibekalkan dalam beberapa gred prestasi.

Kesesuaian Aplikasi Merentas Sistem Perindustrian

Pemilihan kabel industri bermula dengan isyarat atau tugas kuasa, kemudian bergerak ke persekitaran. Kabel yang membawa 4–20mA daripada pemancar tekanan mempunyai keperluan perisai dan kapasiti yang berbeza daripada kabel saling kunci 61 teras dalam pusat kawalan motor. Kami memadankan pembinaan dengan gelung dan bukannya membekalkan satu jenis generik untuk setiap panel.

• Automasi proses: kabel instrumen antara penderia medan, kotak simpang dan kabinet DCS/PLC.

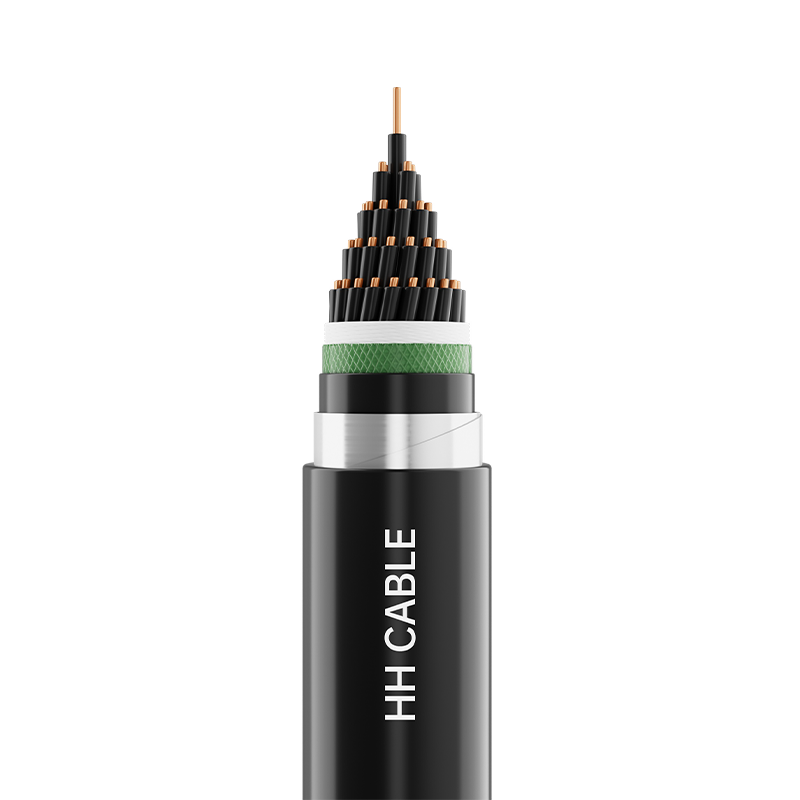

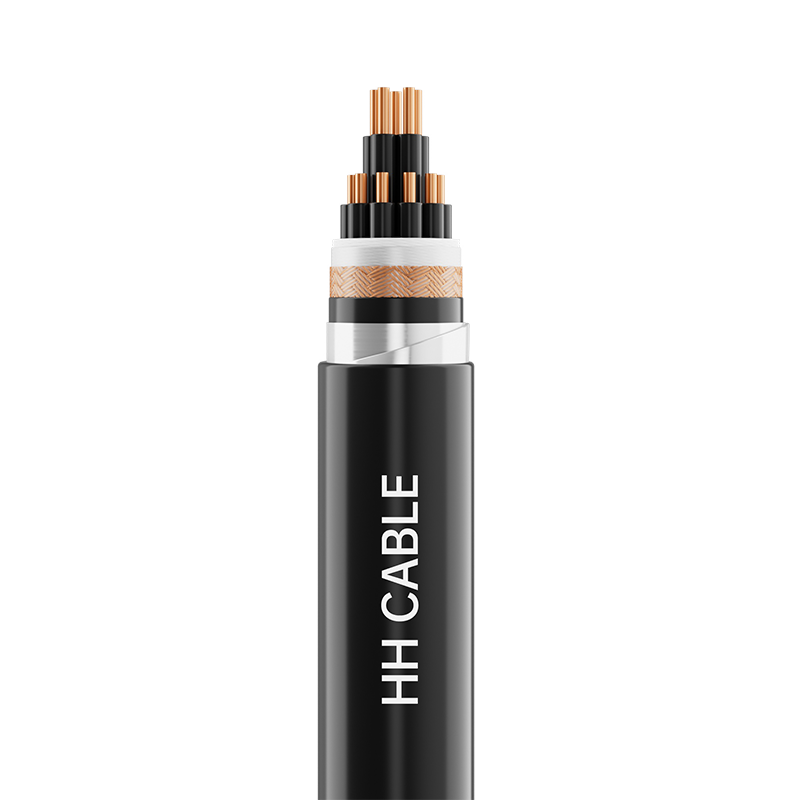

• Kawalan motor: Kabel kawalan XLPE atau PVC untuk litar penyentuh, geganti dan petunjuk.

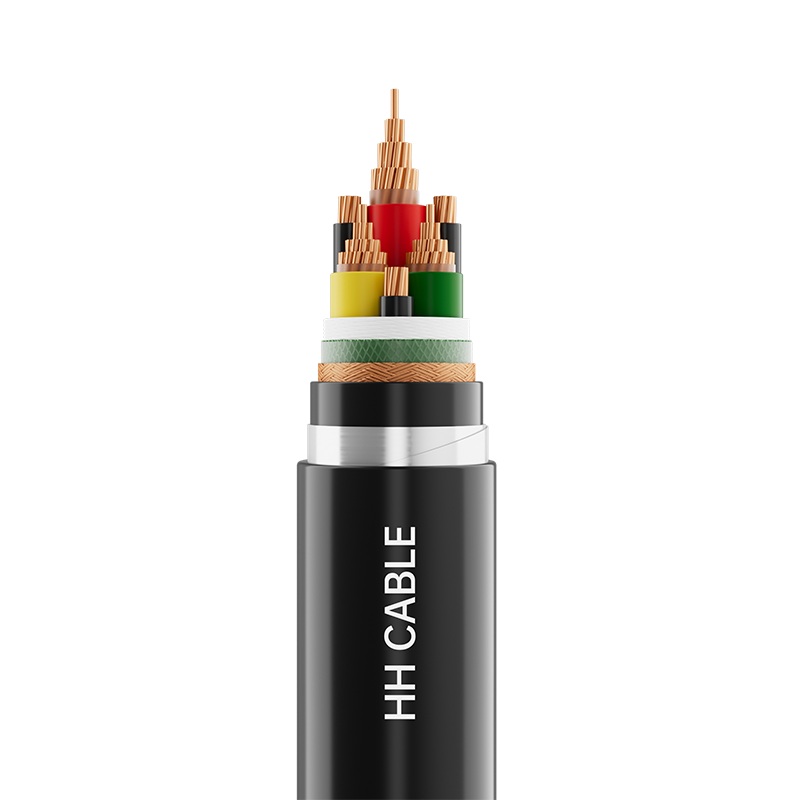

• Pemacu dan penyongsang: Kabel kuasa frekuensi berubah-ubah 1kV dengan impedans pemindahan rendah.
• Zon suhu tinggi: komputer berpenebat silikon atau fluoroplastik dan kabel instrumen berkadar kepada suhu konduktor 180°C atau 200°C.
• Laluan luar dan terkubur: kabel kawalan berperisai atau bersarung kalis UV untuk parit kabel dan pengebumian terus.

Pilihan Pembinaan dan Spesifikasi Kritikal

Setiap Kabel Industri yang kami sebutkan ditakrifkan oleh jadual pembinaan. Jadual di bawah meringkaskan pembolehubah utama yang kami sahkan sebelum pengeluaran, menggunakan konfigurasi standard yang diterbitkan untuk julat kawalan dan instrumen kami.

Integriti Isyarat dan Reka Bentuk Perisai

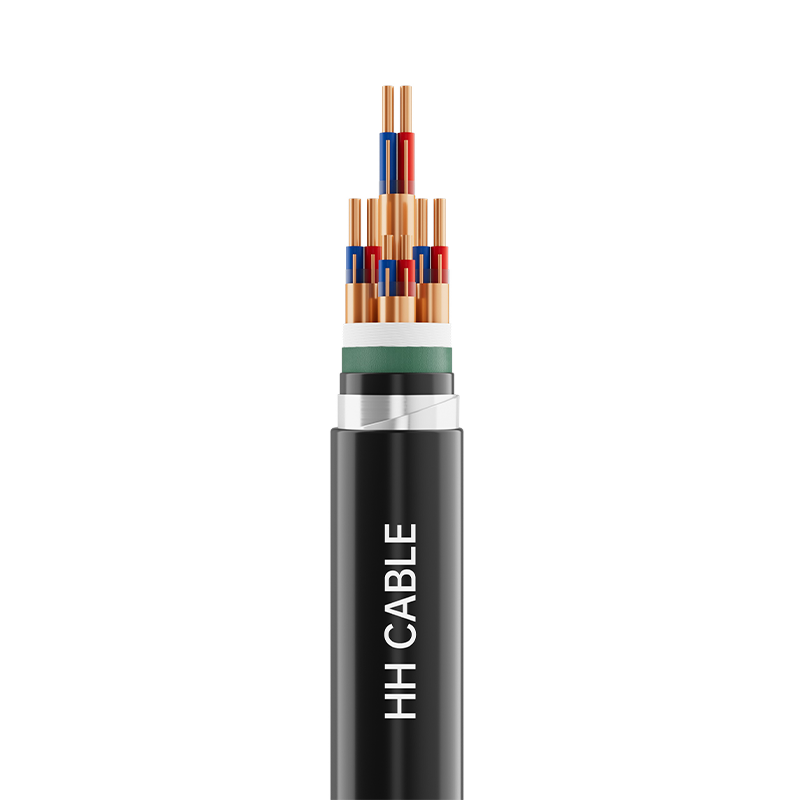

Untuk kabel instrumentasi dan komputer, perisai ialah perbezaan antara bacaan yang stabil dan yang turun naik. Kami membina perisai kerajang untuk bunyi frekuensi tinggi, perisai tembaga jalinan yang memerlukan fleksibiliti dan keteguhan mekanikal, dan pembinaan kerajang-tambah-jalin komposit untuk persekitaran EMC yang paling mencabar. Wayar longkang disertakan supaya perisai boleh dibumikan pada hujung panel.

Pasangan terpiuh, triad dan kumpulan kuad bintang mengurangkan pikap magnet. Apabila konduktor kuasa dan isyarat berkongsi kabel, kami memisahkannya untuk mengehadkan aruhan bersama. Pilihan ini dibuat pada peringkat sebut harga, kerana menukar jenis perisai selepas pengeluaran adalah tidak praktikal.

Had Suhu, Pemasangan dan Persekitaran

Suhu konduktor yang dinilai bergantung pada penebat: PVC, PE dan poliolefin bebas halogen 70°C; XLPE 90°C; getah silikon 180°C; fluoroplastik 200°C. Elaun litar pintas untuk kabel kawalan XLPE ialah 250°C sehingga lima saat. Suhu pemasangan tidak boleh di bawah 0°C untuk sebatian standard, atau di bawah -20°C untuk kabel instrumen tahan suhu tinggi dan rendah.

• Jejari lentur: 6× diameter luar untuk kabel jalinan fleksibel atau tidak berperisai; 8× untuk kabel kawalan tegar yang tidak berperisai; 12× untuk binaan berperisai atau berperisai logam.
• Penghalaan: memisahkan kabel kuasa dan isyarat, mengekalkan jarak dulang, dan perisai tanah pada satu hujung melainkan reka bentuk sistem memerlukan sebaliknya.
• Persekitaran: Jaket kalis UV untuk larian luar, perisai untuk pengebumian terus, dan sarung kalis minyak untuk bahagian dalam alatan mesin.

Kawalan Kualiti dan Penerimaan

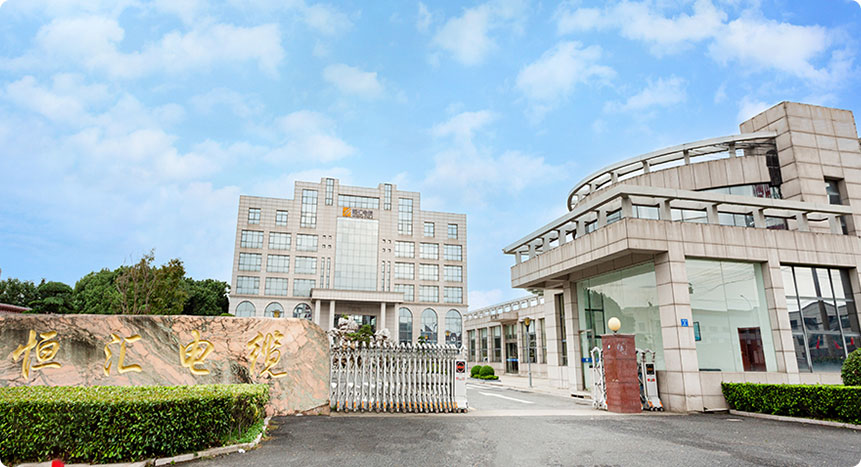

Henghui Cable mengendalikan dua kilang pengeluaran dan sembilan bengkel dengan sistem MES meliputi laluan dari bahan mentah ke kekili siap. Pengurusan kualiti, pengurusan alam sekitar dan sistem kesihatan dan keselamatan pekerjaan kami diperakui, dan rangkaian kabel PV solar kami memegang pensijilan TÜV Rheinland, CE dan EAC. Untuk Kabel Industri, ujian rutin kilang meliputi rintangan konduktor, rintangan penebat, rintangan voltan tinggi dan pemeriksaan dimensi; gred tahan api dan bebas halogen disahkan terhadap keperluan prestasi yang berkaitan.

Dokumentasi penerimaan boleh termasuk laporan ujian, sijil pematuhan dan rekod panjang gelendong. Apabila projek menentukan pemeriksaan pihak ketiga atau ujian saksi, kami menyelaraskan jadual pemeriksaan dengan wakil pelanggan sebelum penghantaran.

Keluarga Kabel Berkaitan untuk Projek Lengkap

Kabel Perindustrian sering duduk bersama litar lain di loji yang sama. Kami membekalkan set lengkap supaya sistem penebat, sebatian sarung dan dokumentasi kekal konsisten di seluruh projek.

• Penghantaran Grid Kuasa & Kabel Transformasi — Kabel kuasa XLPE 1.8–3kV, 6–35kV dan 66–110kV untuk sambungan pencawang dan penyuap.
• Rel & Kabel Transit — binaan tanpa halogen, asap rendah untuk terowong, stesen dan stok rolling.
• Infrastruktur & Kabel Pembinaan — pendawaian tetap, wayar berpenebat PVC dan kord untuk bangunan dan loji.
• Kabel Tenaga Baharu — kabel fotovoltaik suria dan kabel DC yang berkaitan untuk sistem penjanaan dan penyimpanan.

Maklumat yang Kami Gunakan untuk Mengkonfigurasi Penyelesaian Anda

Untuk menyediakan cadangan Kabel Industri yang tepat, kami memerlukan titik kerja dan keadaan pemasangan. Senarai semak di bawah menggambarkan data yang disemak oleh jurutera kami sebelum mengeluarkan petikan dan lukisan pengeluaran.

• Fungsi litar: kawalan, isyarat, instrumentasi, pemacu atau pengagihan kuasa.
• Tahap voltan: 300/500V, 450/750V atau 1kV.
• Saiz konduktor dan kiraan teras: keratan rentas dalam mm² dan bilangan teras, pasangan atau triad.
• Bahan penebat dan sarung: PVC, PE, XLPE, bebas halogen, silikon atau fluoroplastik.
• Perisai dan perisai: kerajang, jalinan, komposit, pita keluli atau dawai keluli.
• Persembahan istimewa: gred kalis api, rintangan api, asap rendah bebas halogen, kalis anai-anai/roden, UV atau rintangan minyak.
• Persekitaran pemasangan: dalaman, luaran, tertimbus, dulang, saluran, suhu persekitaran dan pendedahan kimia.
• Kuantiti dan penghantaran: jumlah meter, panjang gelendong, pelabuhan destinasi dan tetingkap penghantaran yang diperlukan.
• Dokumentasi: laporan ujian, sijil, senarai pembungkusan dan sebarang keperluan pemeriksaan pihak ketiga.

Hantar butiran ini dengan pertanyaan anda dan kami akan mengesahkan model, pembinaan dan masa utama. Teras, warna, panjang dan sebatian sarung yang disesuaikan boleh dihasilkan daripada lukisan atau sampel.

Soalan Lazim

Apakah perbezaan antara kabel kawalan dan kabel instrumen?

Kabel kawalan membawa isyarat pensuisan dan saling kunci pada 450/750V dan dibina untuk keteguhan mekanikal, selalunya dengan banyak teras. Kabel instrumen membawa isyarat analog atau digital tahap rendah pada 300/500V dan mengutamakan kemuatan rendah, rintangan penebat yang tinggi dan perisai yang berkesan untuk melindungi ketepatan pengukuran.

Bolehkah anda membekalkan kabel untuk pemacu frekuensi berubah-ubah?

ya. Kabel kuasa frekuensi boleh ubah 1kV kami direka bentuk dengan pembinaan simetri dan perisai untuk mengehadkan bunyi bising mod biasa dan pancang voltan antara penyongsang dan motor. Kami mengesahkan penarafan pemacu, panjang kabel dan kaedah penghalaan sebelum memilih kelas perisai dan konduktor.

Apakah julat suhu yang dilindungi oleh Kabel Industri anda?

Kabel PVC, PE dan poliolefin bebas halogen standard dinilai kepada suhu konduktor 70°C; Kabel kawalan XLPE hingga 90°C. Untuk zon suhu tinggi kami membekalkan kabel berpenebat getah silikon berkadar kepada 180°C dan kabel berpenebat fluoroplastik berkadar kepada 200°C, dengan suhu pemasangan turun hingga -20°C.

Adakah anda menghasilkan kiraan teras tersuai dan warna sarung?

Kami mengeluarkan kedua-dua Kabel Perindustrian standard dan tersuai. Kiraan teras dari 2 hingga 61, keratan rentas bukan standard, jujukan warna tertentu, legenda bercetak dan sebatian sarung alternatif boleh dihasilkan mengikut lukisan atau sampel pelanggan.

Apakah maklumat yang diperlukan untuk petikan yang tepat?

Sediakan model atau pembinaan, aras voltan, saiz konduktor, kiraan teras, bahan penebat dan sarung, keperluan perisai atau perisai, keperluan prestasi khas, kuantiti, panjang gelendong dan destinasi penghantaran. Dengan butiran ini kami mengesahkan pembinaan dan mengeluarkan sebut harga.

Bagaimanakah Kabel Industri dibungkus dan dihantar?

Kabel dibekalkan pada kekili kayu atau keluli dengan tanda panjang dan dram, dilindungi untuk pengangkutan laut. Masa penghantaran untuk Kabel Industri standard biasanya kira-kira 7 hingga 10 hari selepas pengesahan, bergantung pada kuantiti dan ketersediaan bahan.
