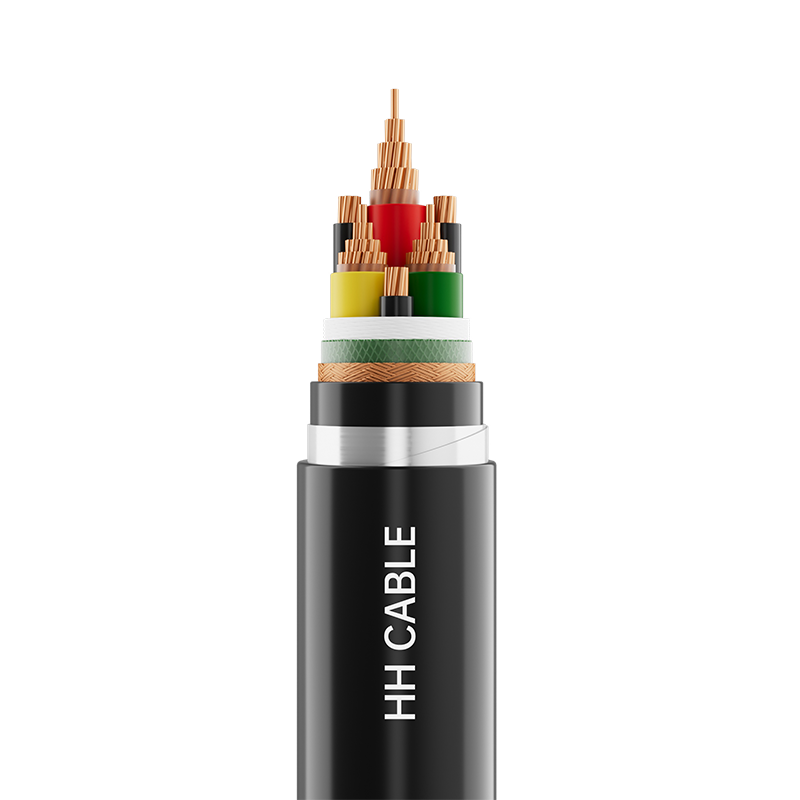

Kabel Kuasa Frekuensi Berubah Voltan 1kV

Nama Produk: Kabel kuasa frekuensi berubah-ubah voltan terkadar 1kV

1-Piawaian pelaksanaan

S/320282DJD009-2025

2-Model Produk

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, dsb.

3- Tahap voltan

0.6/1kV

4-Spesifikasi Produk

Bilangan teras

Spesifikasi

Bilangan teras

Spesifikasi

Teras garisan utama

Teras neutral

Teras garisan utama

Teras neutral

3 3

4 mm 2

1(0.75) mm 2

3 3

70 mm 2

10 mm 2

6 mm 2

1.5(1) mm 2

95 mm 2

16 mm 2

10 mm 2

2.5(1.5) mm 2

120 mm 2

25 mm 2

16 mm 2

4(2.5) mm 2

150 mm 2

35（25）mm 2

25 mm 2

6（4）mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35) mm 2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Bilangan teras

Spesifikasi

3

1.5 mm 2 ～300 mm 2

5- Penerangan struktur kabel

Struktur kabel

Penerangan Bahan

Konduktor

Konduktor kuprum padat atau tidak padat bulat, konduktor kuprum - Kelas 1, Kelas 2, Kelas 5;

Lapisan tahan api (jika ada)

Pita mika

Penebat

Penebat polivinil klorida, penebat polietilena silang silang atau getah silikon

Pengisian

Tali isian jejaring polipropilena tidak higroskopik

Pita pembalut kabel

Pita bukan tenunan atau polipropilena

Perisai logam

Jalinan dawai tembaga atau dawai kuprum yang dililit longgar atau pembalut (pita tembaga atau pita plastik tembaga atau pita plastik aluminium)

Sarung Dalam (jika ada)

Pita timbul polipropilena atau (getah silikon atau polivinil klorida atau polietilena atau bahan kalis api asap rendah bebas halogen) sarung

Lengan pengasingan (jika ada)

Polivinil klorida atau polietilena atau bahan sarung kalis api rendah asap bebas halogen atau getah silikon

Perisai (jika ada)

Jalur keluli bergalvani atau dawai keluli bergalvani atau dawai keluli bergalvani jalinan

Sarung luar

Polivinil klorida atau polietilena atau bahan sarung kalis api rendah asap bebas halogen atau getah silikon

6-Pengenalan teras wayar

6.1 Pewarna penebat atau pengenalan jalur warna:

Kabel 3 teras: kuning, hijau, merah atau mengikut keperluan pelanggan;

3 3 kabel teras: 3 teras utama: kuning, hijau, merah atau mengikut keperluan pelanggan, 3 teras neutral: kuning-hijau atau hitam atau mengikut keperluan pelanggan.

Nota: Penebat polietilena berkait silang boleh dibezakan dengan jalur warna atau pewarnaan penebat.

6.2 Pengenalan digital penebat kabel berbilang teras:

Kabel 3 teras: 1, 2, 3 atau mengikut keperluan pelanggan;

3 3 kabel teras: 3 teras utama: 1, 2, 3 atau mengikut keperluan pelanggan, 3 teras neutral: 0 atau mengikut keperluan pelanggan.

7-Warna sarung

Hitam atau mengikut keperluan pelanggan

8-Keperluan prestasi khas

Kalis api gred A/B/C, tahan api, tahan anai-anai, tahan tikus, tahan UV, tahan minyak, tahan haus, tahan suhu tinggi, dsb.

9- Ciri-ciri aplikasi kabel

9.1 Suhu terkadar jangka panjang maksimum yang dibenarkan untuk konduktor kabel semasa operasi biasa:

Penebat PVC: 70 ℃; Penebat XLPE: 90 ℃; Penebat getah silikon: 180 ℃.

9.2 Suhu maksimum konduktor kabel yang dibenarkan semasa litar pintas (tempoh tidak melebihi 5 saat) ialah: penebat polivinil klorida: 160°C; penebat polietilena bersilang: 250°C; penebat getah silikon: 350°C.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah daripada 0 ℃

9.4 Jejari lentur minimum untuk pemasangan kabel:

9.4.1 Kabel tanpa perisai teras tunggal:

Jejari lenturan minimum kabel semasa pemasangan : tidak kurang daripada 20 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 15 kali diameter luar kabel.

9.4.2 Kabel berperisai teras tunggal:

Jejari lenturan minimum kabel semasa pemasangan : tidak kurang daripada 15 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 12 kali diameter luar kabel.

9.4.3 Kabel berbilang teras tidak berperisai:

Jejari lenturan minimum kabel semasa pemasangan : tidak kurang daripada 15 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 12 kali diameter luar kabel.

9.4.4 Kabel berperisai berbilang teras:

Jejari lentur minimum kabel semasa pemasangan : tidak kurang daripada 12 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 10 kali diameter luar kabel.

Kabel 9.5 digunakan secara meluas dalam sistem kuasa yang sepadan dengan motor frekuensi berubah-ubah 0.6/1kV dan ke bawah, mencapai penghantaran dan kawalan kuasa yang cekap dan stabil. Ciri pelindungnya yang sangat baik, anti-gangguan dan kebolehsuaian kepada frekuensi tinggi memastikan operasi motor frekuensi berubah-ubah yang selamat dan stabil dalam persekitaran elektromagnet yang kompleks.
