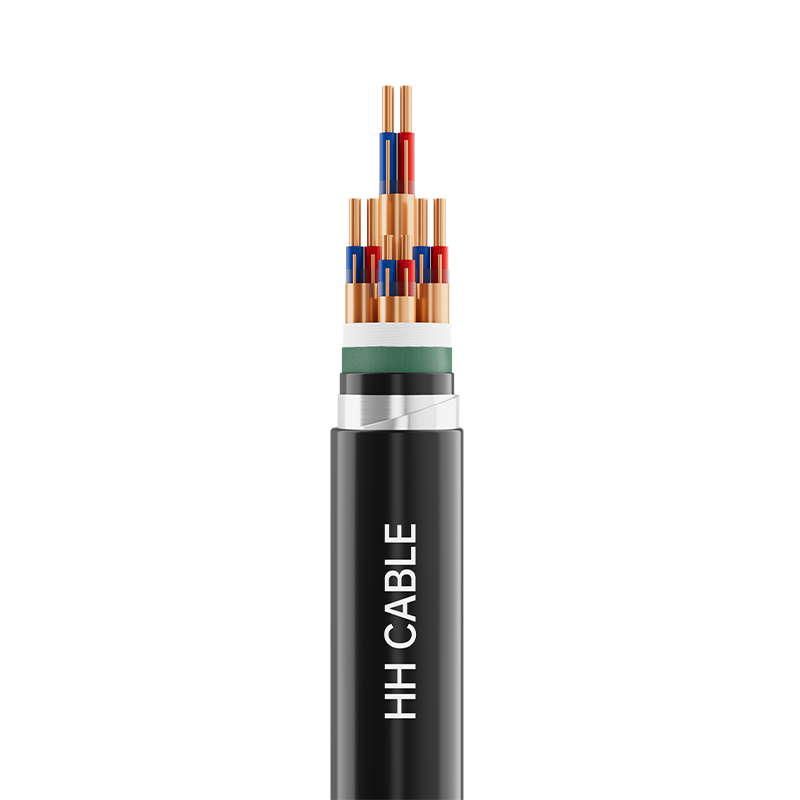

Kabel Komputer Dan Instrumen 300-500V

Nama Produk: Komputer dan Kabel Instrumen 300-500V

1-Piawaian pelaksanaan

TICW 6-2009、BS5308

2-Model Produk

DJYVV, DJYJP2V-22, DJYVP, DJYJPVP, DJVP3VP3, DJYJVP2-22, DJYJYP5-23, dsb.

3- Tahap voltan

300/500V

4-Spesifikasi Produk

grid

Model

Keratan rentas nominal konduktor mm2

Struktur komponen kabel

Kumpulan Lorong

Kumpulan tiga baris

Kumpulan empat wayar

Penebat polietilena, penebat polivinil klorida, penebat polietilena berkait silang, penebat poliolefin asap rendah bebas halogen

0.5, 0.75, 1.0, 1.5, 2.5

1～50

1～24

1～10

Penebat getah silikon

0.5, 0.75, 1.0, 1.5, 2.5

1～50

1～24

1～10

Penebat fluoroplastik

0.5, 0.75, 1.0

1～19

1～10

—

1.5, 2.5

1～10

1～10

—

5- Penerangan struktur kabel

Struktur kabel

Penerangan Bahan

Konduktor

Konduktor kuprum pepejal kelas 1 atau konduktor kuprum terdampar bulat Kelas 2 atau konduktor kuprum lembut Kelas 5

Lapisan tahan api (jika ada）

Pita mika

Penebat

Polivinil klorida atau polietilena atau polietilena bersilang atau poliolefin asap rendah bebas halogen

Pita pisut pasangan, kumpulan atau bintang (jika ada)

Pita poliester atau kain bukan tenunan

Perisai individu (jika ada)

Jalinan dawai tembaga atau (pita tembaga atau pita plastik tembaga atau pita plastik aluminium) pembalut atau pembalut pita plastik aluminium dan perisai komposit jalinan dawai tembaga

Pengisian

Tali Pengisi Retikulasi Polipropilena tidak higroskopik

Pita pembalut kabel

Kain bukan tenunan atau pita poliester

Perisai keseluruhan (jika ada)

Jalinan dawai tembaga atau (pita tembaga atau pita plastik tembaga atau pita plastik aluminium) pembalut atau pembalut pita plastik aluminium dan perisai komposit jalinan dawai tembaga

Sarung dalam atau lengan pengasingan (jika ada)

Polivinil Klorida (PVC), Polietilena (PE), atau Sebatian Sarung Poliolefin asap rendah bebas halogen

Perisai (jika ada)

Jalur keluli tergalvani atau dawai keluli tergalvani

Sarung luar

Polivinil klorida atau polietilena atau poliolefin asap rendah bebas halogen

6-Pengenalan teras wayar

Komponen kabel dikenal pasti melalui pewarnaan penebat, dan warna yang berbeza digunakan untuk membezakan helai dalam pasangan (kumpulan). Spektrum warna, jalur warna atau nombor yang berbeza boleh digunakan untuk membezakan dan mengenal pasti kumpulan wayar, atau mengikut keperluan pelanggan.

7-Warna sarung

Hitam atau mengikut keperluan pelanggan

8-Keperluan prestasi khas

Kalis api gred A/B/C, tahan api, asap rendah dan bebas halogen, kalis anai-anai, kalis tikus, tahan UV, tahan minyak mineral, dsb.

9- Ciri-ciri aplikasi kabel

9.1 Suhu terkadar jangka panjang maksimum yang dibenarkan untuk konduktor kabel semasa operasi biasa:

Penebat PVC, penebat polietilena, penebat poliolefin bebas halogen asap rendah: 70°C; penebat polietilena bersilang: 90°C.

9.2 Suhu pemasangan kabel tidak boleh lebih rendah daripada 0 ℃

9.3 Jejari lentur minimum untuk pemasangan kabel:

Untuk kabel tidak berperisai atau kabel fleksibel berperisai berjalin wayar tembaga: jejari lentur tidak boleh kurang daripada 6 kali diameter luar kabel;

Kabel dengan pita kuprum atau perisai pita kuprum-plastik atau perisai pita aluminium-plastik atau perisai pita keluli atau perisai dawai keluli:

Jejari lentur tidak boleh kurang daripada 12 kali diameter luar kabel.

9.4 Kabel ini digunakan secara meluas dalam sistem instrumentasi dan kawalan automasi industri (ICS), sistem kawalan teragih (DCS) dan pengawal logik boleh atur cara (PLC) dengan voltan berkadar 300/500V. Sebagai talian penghubung antara komputer elektronik, instrumen automasi industri, penderia dan penggerak, ia membolehkan kawalan automatik sistem isyarat analog dan digital seperti pengesanan, kawalan, penggera dan saling mengunci, serta menghantar isyarat analog dan digital seperti pengesanan, kawalan, saling mengunci dan penggera untuk pembolehubah proses dalam peralatan pengeluaran. Ia mempunyai rintangan yang sangat baik terhadap gangguan medan magnet, gangguan elektrostatik, dan tahan terhadap kerosakan serangga dan burung. Ia boleh dipasang di dalam rumah, di luar rumah, dikebumikan terus atau di saluran kabel dan parit.
