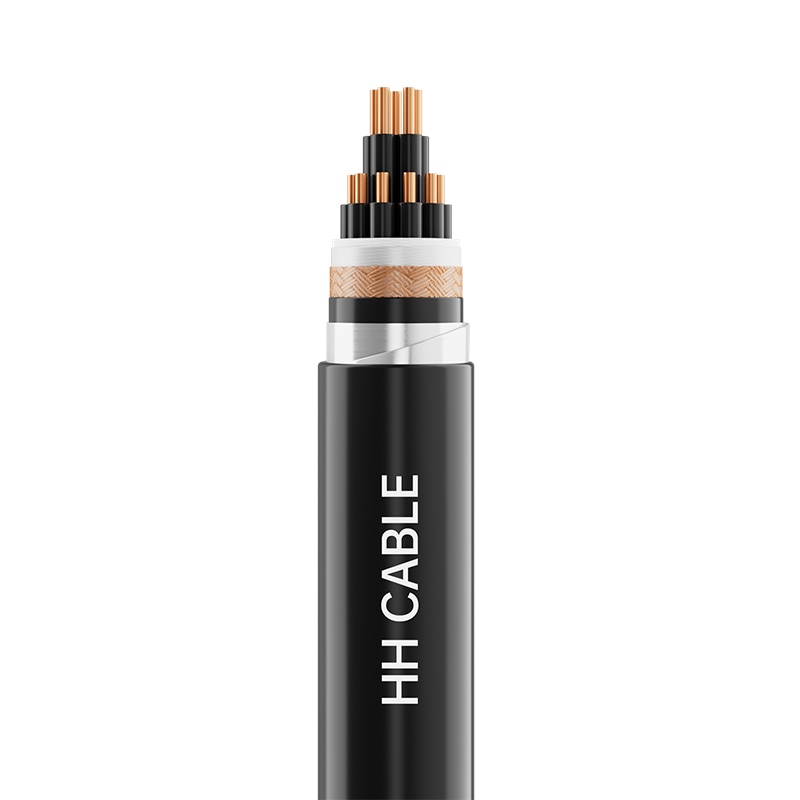

Kabel Kawalan Bertebat Polietilena Berpaut Silang 450-750V

Nama Produk: Kabel kawalan terlindung polietilena berkait silang 450-750V

1-Piawaian pelaksanaan

GB/T9330-2020

2-Model Produk

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR, dsb.

3- Tahap voltan

450/750V

4-Spesifikasi Produk

grid

Model

Keratan rentas nominal konduktor mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Bilangan teras

KYJV , KYJVP dan siri lain

—

2～61

2～19

2-10

KYJV P2, KYJVP3, KYJVP4 dan siri lain

—

4～61

4～19

4-10

KYJV22 , KYJVP2-22, KYJYP2-23 dan siri lain

—

7～61

4～61

4～19

4-10

KYJV32 , KYJY33 dan siri lain

—

19～61

7～61

4～19

4-10

KYJVR, KYJYR dan siri lain

2～61

—

—

—

KYJVRP, KYJYRP dan siri lain

2～61

2～48

—

—

—

Nota: 1. Julat spesifikasi kabel kalis api, kabel kalis api asap rendah bebas halogen, kabel kalis api dan kabel gabungannya adalah sama seperti model sepadan yang dinyatakan di atas.

2. Siri nombor teras yang disyorkan ialah: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 dan 61 teras.

5- Penerangan struktur kabel

Struktur kabel

Penerangan Bahan

Konduktor

Konduktor kuprum pepejal kelas 1 atau konduktor kuprum terdampar bulat Kelas 2 atau konduktor kuprum lembut Kelas 5

Lapisan tahan api (jika ada)

Pita mika

Penebat

Bahan penebat polietilena bersilang

Pengisian

Tali Pengisi Retikulasi Polipropilena tidak higroskopik

Pita pembalut kabel

Kain bukan tenunan atau pita poliester

Perisai logam

Jalinan dawai tembaga atau (pita kuprum atau pita plastik tembaga atau pita plastik aluminium) pembalut

Lapisan (jika ada)

Pita timbul polipropilena atau (polivinil klorida atau polietilena atau bahan kalis api asap rendah bebas halogen) sarung

Lengan pengasingan (jika ada)

PVC atau polietilena atau bahan sarung kalis api asap rendah bebas halogen

Perisai (jika ada)

Jalur keluli tergalvani atau dawai keluli tergalvani

Sarung luar

PVC atau polietilena atau bahan sarung kalis api asap rendah bebas halogen

6-Pengenalan teras wayar

6.1 Pengecaman pewarna penebat:

6.1.1 Apabila penebat berwarna digunakan untuk mengenal pasti teras wayar berpenebat, setiap teras wayar berpenebat hanya boleh menggunakan satu warna, kecuali untuk warna gabungan hijau/kuning.

6.1.2 Warna teras penebat mana-mana kabel berbilang teras tidak boleh hijau dan kuning, yang bukan warna gabungan.

6.1.2 Untuk teras wayar bertebat hijau/kuning, satu warna hendaklah meliputi sekurang-kurangnya 30% dan tidak lebih daripada 70% permukaan teras wayar bertebat, dan warna lain hendaklah meliputi selebihnya dan konsisten sepanjang.

6.1.4 Spektrum warna pilihan untuk pewarnaan penebat kabel dengan lima teras atau kurang adalah seperti berikut:

2 teras: tiada spektrum warna pilihan; 3 teras: hijau/kuning, biru, coklat atau biru, hitam, coklat;

4 teras: hijau/kuning, biru, hitam, coklat atau biru, hitam, coklat, kelabu atau oren;

5-teras: hijau/kuning, biru, hitam, coklat, kelabu atau oren, atau biru, hitam, coklat, kelabu, oren atau warna lain yang berbeza.

6.1.5 Apabila terdapat keperluan khas untuk kromatografi, pihak penawaran dan permintaan boleh berunding dan menentukan mengikut keperluan pelanggan.

6.2 Pengenalan digital penebat:

6.2.1 Kabel dengan tujuh atau lebih teras hendaklah dikenal pasti dengan nombor. Penebat hendaklah mempunyai warna yang sama dan disusun mengikut numerik dari lapisan dalam ke lapisan luar dalam susunan semula jadi bermula dengan teras berpenebat No. 1 (penebat hitam dengan huruf putih disyorkan), kecuali teras berpenebat hijau/kuning (jika ada).

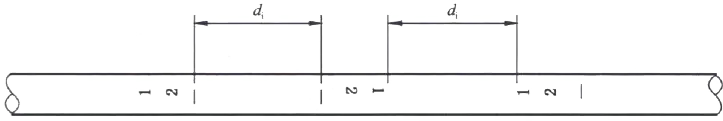

6.2.2 Apabila tanda terdiri daripada satu nombor, garis mendatar hendaklah ditambah di bawah nombor tersebut. Apabila tanda terdiri daripada dua nombor, ia hendaklah disusun secara menegak dan garisan mendatar hendaklah ditambah di bawah nombor yang terakhir. Selang di antara dua kumpulan nombor yang bersebelahan hendaklah tidak lebih daripada 50mm. Susunan tanda pengenalan digital ditunjukkan dalam rajah di bawah:

7-Warna sarung

Hitam atau mengikut keperluan pelanggan

8-Keperluan prestasi khas

Kalis api gred A/B/C, asap rendah dan bebas halogen, kalis anai-anai, kalis tikus, tahan UV, tahan suhu rendah, tahan minyak mineral, dsb.

9- Ciri-ciri aplikasi kabel

9.1 Suhu terkadar jangka panjang maksimum yang dibenarkan untuk konduktor kabel semasa operasi biasa ialah 90°C.

9.2 Suhu maksimum konduktor kabel yang dibenarkan semasa litar pintas (tempoh tidak melebihi 5 saat) ialah 250 ℃.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah daripada 0 ℃

9.4 Jejari lentur minimum untuk pemasangan kabel:

9.4.1 Kabel struktur lembut:

Jejari lentur tidak boleh kurang daripada 6 kali diameter luar kabel.

9.4.2 Kabel tidak berperisai:

Jejari lentur tidak boleh kurang daripada 8 kali diameter luar kabel.

9.4.3 Kabel berperisai dan terlindung logam:

Jejari lentur tidak boleh kurang daripada 12 kali diameter luar kabel.

9.5 Kabel ini digunakan secara meluas dalam sistem kawalan, penghantaran isyarat, pemantauan dan perlindungan dengan voltan berkadar 450/750V dan ke bawah untuk memastikan operasi sistem elektrik yang selamat, stabil dan cekap. Ia boleh dipasang dan digunakan secara tetap di dalam, di luar rumah, dan ditanam terus dalam paip kabel dan parit kabel
