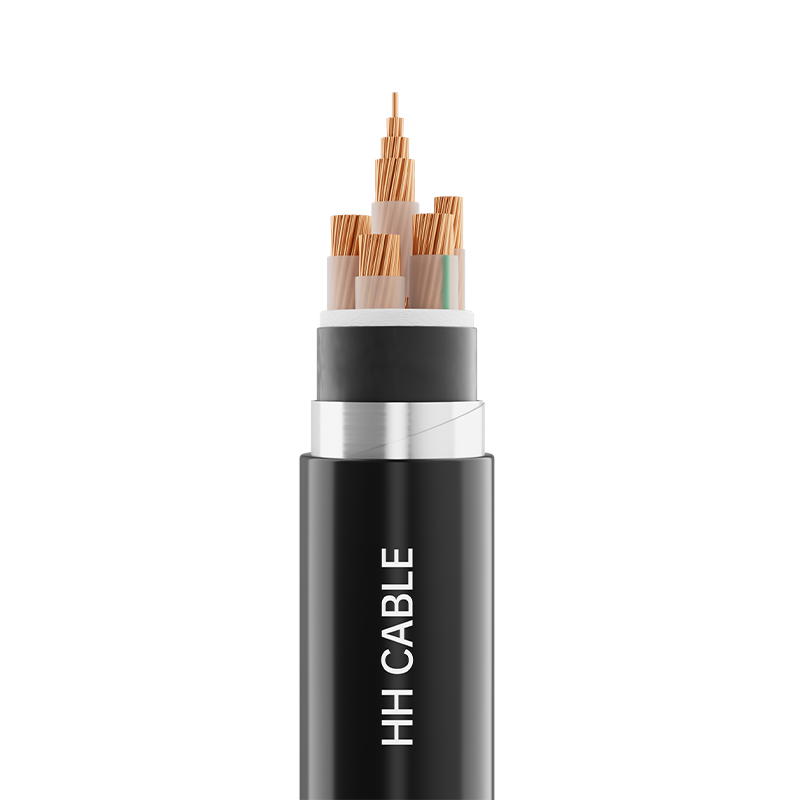

1.8-3kV Dan Di Bawah Kabel Kuasa Bertebat Polietilena Berpaut Silang

Nama Produk: 1.8/3kV dan ke bawah kabel kuasa terlindung polietilena berkait silang

1-Piawaian pelaksanaan

GB/T2706.1-2020

2-Model Produk

YJV, YJLV, YJLHV, YJV22, YJV32, YJY23, YJV62, YJV72, dsb.

3- Tahap voltan

1.8/3kV, 0.6/1kV

4-Spesifikasi Produk

Bilangan teras

Spesifikasi

Konduktor tembaga

Konduktor aloi aluminium atau aluminium

1-5

1.5 mm 2 ～630 mm 2

1.5 mm 2 ～630 mm 2

3 1, 3 2, 4 1

2.5 mm 2 ～630 mm 2

6 mm 2 ～630 mm 2

5- Penerangan struktur kabel

Struktur kabel

Penerangan Bahan

Konduktor

Konduktor padat bulat atau tidak padat (tembaga atau aluminium atau aloi aluminium), konduktor kuprum - Kelas 1, Kelas 2, Kelas 5; konduktor aluminium - Kelas 1, Kelas 2

lapisan tahan api (jika ada)

Pita mika

Penebat

Bahan penebat polietilena bersilang

Pengisian (jika ada)

Tali Pengisi Retikulasi Polipropilena tidak higroskopik

Pita pembalut kabel (jika ada)

Pita bukan tenunan atau polipropilena

Perisai logam (jika ada)

Pembalut pita tembaga atau pembalut wayar tembaga

Sarung Dalam (jika ada)

Pita timbul polipropilena atau (polivinil klorida atau polietilena atau bahan kalis api asap rendah bebas halogen) sarung

Lengan pengasingan (jika ada)

PVC atau polietilena atau bahan sarung kalis api asap rendah bebas halogen

Perisai (jika ada)

Jalur keluli tahan karat atau jalur aluminium atau jalur aloi aluminium atau jalur keluli tergalvani atau dawai keluli tahan karat atau dawai aluminium atau dawai aloi aluminium atau dawai keluli tergalvani

Sarung luar

PVC atau polietilena atau bahan sarung kalis api asap rendah bebas halogen

6-Pengenalan teras wayar

6.1 Pewarna penebat atau pengenalan jalur warna:

Kabel 1-teras: warna penebat semula jadi atau mengikut keperluan pelanggan

Kabel 2 teras: merah, biru; Kabel 3 teras: kuning, hijau, merah;

Kabel 4 teras: kuning, hijau, merah, biru;

Kabel 5-teras: warna berganda kuning, hijau, merah, biru, kuning-hijau atau hitam atau mengikut keperluan pelanggan;

3 1 kabel teras: kuning, hijau, merah, biru;

3 2 kabel teras: kuning, hijau, merah, biru, kuning-hijau dua warna atau hitam atau mengikut keperluan pelanggan;

4 1 kabel teras: kuning, hijau, merah, biru, kuning-hijau dwi-warna atau hitam atau mengikut keperluan pelanggan.

Nota 1 : Kuning, hijau dan merah digunakan untuk teras garisan utama, dan biru digunakan untuk teras garis neutral.

6.2 Pengenalan digital penebat kabel berbilang teras:

Kabel 2 teras: 0, 1; Kabel 3 teras: 1, 2, 3; Kabel 4 teras: 0, 1, 2, 3;

Kabel 4 teras: 0, 1, 2, 3, 4;

Nota 2 : Nombor hendaklah berwarna putih atau mengikut keperluan pelanggan, di mana 1, 2, 3 adalah untuk teras utama, 0 adalah untuk teras neutral, dan dalam kabel 5 teras, nombor 4 merujuk kepada konduktor tujuan khas (termasuk konduktor pembumian).

7-Warna sarung

Hitam atau mengikut keperluan pelanggan

8-Keperluan prestasi khas

Kalis api gred A/B/C, tahan api, asap rendah dan bebas halogen, kalis anai-anai, kalis tikus, tahan UV, tahan minyak, dsb.

9- Ciri-ciri aplikasi kabel

9.1 Suhu terkadar jangka panjang maksimum yang dibenarkan untuk konduktor kabel semasa operasi biasa ialah 90°C.

9.2 Semasa litar pintas (tempoh tidak melebihi 5 saat), suhu maksimum konduktor kabel yang dibenarkan ialah 250°C.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah daripada 0 ℃

9.4 Jejari lentur minimum untuk pemasangan kabel

9.4.1 Kabel tanpa perisai teras tunggal:

Jejari lentur kabel minimum semasa pemasangan hendaklah tidak kurang daripada 20 kali diameter luar kabel.

Jejari lentur kabel minimum selepas pemasangan hendaklah tidak kurang daripada 15 kali diameter luar kabel.

9.4.2 Kabel berperisai teras tunggal:

Jejari lenturan minimum kabel semasa pemasangan : tidak kurang daripada 15 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 12 kali diameter luar kabel.

9.4.3 Kabel berbilang teras tidak berperisai:

Jejari lenturan minimum kabel semasa pemasangan : tidak kurang daripada 15 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 12 kali diameter luar kabel.

9.4.4 Kabel berperisai berbilang teras:

Jejari lenturan minimum kabel semasa pemasangan: tidak kurang daripada 12 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan: tidak kurang daripada 10 kali diameter luar kabel.

Kabel 9.5 digunakan secara meluas dalam sistem pengagihan kuasa 0.6/1kV dan 1.8/3kV. Kabel ini sesuai untuk pemasangan tetap di dalam dan di luar rumah atau ditanam terus dalam saluran paip, dulang kabel, saluran dan parit kabel. Kabel berperisai pita logam boleh menahan daya mekanikal tetapi bukan ketegangan yang ketara. Kabel berperisai dawai logam boleh menahan daya mekanikal dan ketegangan yang besar. Kabel tidak berperisai tidak dapat menahan ketegangan atau mampatan.
