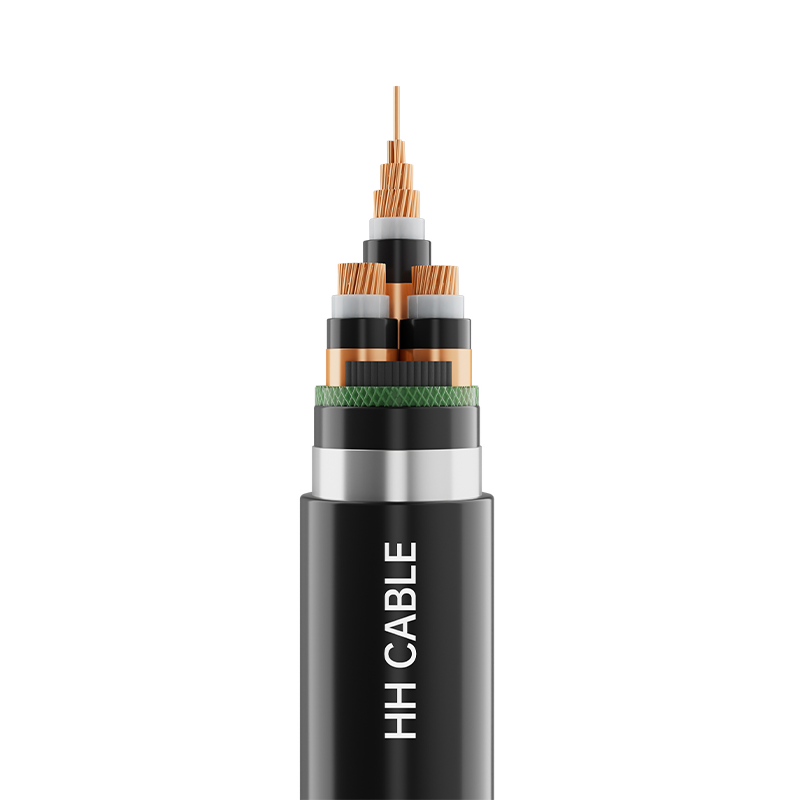

Kabel Kuasa Bertebat Polietilena Berpaut Silang 6-35kV

Nama Produk: Kabel kuasa terlindung polietilena berkait silang 6-35kV

1-Piawaian pelaksanaan

GB/T2706.2～3-2020

2-Model Produk

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, dsb.

3- Spesifikasi Voltan

Tahap voltan

Bilangan teras

Spesifikasi

Konduktor tembaga

Konduktor aloi aluminium atau aluminium

3.6/6kV

6/6 (10) kV

8.7/10(15) kV

12/20kV

3

25 mm 2 ～630 mm 2

25 mm 2 ～630 mm 2

1

25 mm 2 ～800 mm 2

25 mm 2 ～800 mm 2

18/20（30）kV

3

35 mm 2 ～630 mm 2

35 mm 2 ～630 mm 2

1

35 mm 2 ～800 mm 2

35 mm 2 ～800 mm 2

21/35kV

26/35kV

3

50 mm 2 ～630 mm 2

50 mm 2 ～630 mm 2

1

50 mm 2 ～800 mm 2

50 mm 2 ～800 mm 2

4- Penerangan struktur kabel

Struktur kabel

Penerangan Bahan

Konduktor

Konduktor padat bulat (tembaga atau aluminium atau aloi aluminium).

Konduktor shielding

Bahan separa konduktif bersilang

Penebat

Bahan penebat polietilena bersilang

Penebat shielding

Bahan separa konduktif bersilang

Perisai logam

Pembalut pita tembaga atau penggulungan jarang wayar tembaga; Di samping itu, gentian optik pemantauan suhu boleh ditambah mengikut keperluan

Pengisian (jika ada)

Jalur isian berbentuk kipas polipropilena bukan higroskopik atau

Tali Pengisi Retikulasi Polipropilena tidak higroskopik

Pita pembalut kabel (jika ada)

Pita bukan tenunan atau polipropilena

Lengan pengasingan (jika ada)

PVC atau polietilena atau bahan sarung kalis api asap rendah bebas halogen

Perisai (jika ada)

Jalur keluli tahan karat atau jalur aluminium atau jalur aloi aluminium atau jalur keluli tergalvani atau dawai keluli tahan karat atau dawai aluminium atau dawai aloi aluminium atau dawai keluli tergalvani

Sarung luar

PVC atau polietilena atau bahan sarung kalis api asap rendah bebas halogen

5-Pengenalan teras wayar

Kabel teras tunggal: mengikut warna semula jadi penebat - warna asal

Kabel tiga teras: pengenalan reben kuning, hijau, merah atau dicetak 1, 2, 3 pengenalan nombor putih atau mengikut keperluan pelanggan

6-Warna sarung

Hitam atau mengikut keperluan pelanggan

7-Keperluan prestasi khas

Gred kalis api A/B/C, asap rendah dan bebas halogen, kalis anai-anai, kalis tikus, kalis UV, kalis air, dsb.

8- Ciri-ciri aplikasi kabel

8.1 Suhu terkadar jangka panjang maksimum yang dibenarkan untuk konduktor kabel semasa operasi biasa ialah 90°C.

8.2 Semasa litar pintas (tempoh tidak melebihi 5 saat), suhu maksimum konduktor kabel yang dibenarkan ialah 250°C.

8.3 Suhu pemasangan kabel tidak boleh lebih rendah daripada 0 ℃

8.4 Jejari lentur minimum untuk pemasangan kabel

8.4.1 Kabel tanpa perisai teras tunggal:

Jejari lenturan minimum kabel semasa pemasangan : tidak kurang daripada 20 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 15 kali diameter luar kabel.

8.4.2 Kabel berperisai teras tunggal:

Jejari lenturan minimum kabel semasa pemasangan : tidak kurang daripada 15 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 12 kali diameter luar kabel.

8.4.3 Kabel tiga teras tidak berperisai:

Jejari lenturan minimum kabel semasa pemasangan : tidak kurang daripada 15 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 12 kali diameter luar kabel.

8.4.3 Kabel berperisai tiga teras:

Jejari lentur minimum kabel semasa pemasangan : tidak kurang daripada 12 kali diameter luar kabel;

Jejari lenturan minimum kabel selepas pemasangan : tidak kurang daripada 10 kali diameter luar kabel.

Kabel 8.5 digunakan secara meluas dalam sistem penghantaran dan pengagihan kuasa, termasuk rangkaian pengagihan kuasa bandar dan bekalan kuasa industri. Kabel ini sesuai untuk pemasangan tetap di dalam dan di luar, boleh terus menimbus dalam saluran paip, dulang kabel, konduit dan parit kabel. Kabel berperisai pita logam boleh menahan daya mekanikal tetapi bukan ketegangan yang ketara; kabel berperisai wayar boleh menahan daya mekanikal dan ketegangan yang besar; kabel tidak berperisai tidak dapat menahan ketegangan atau mampatan.
