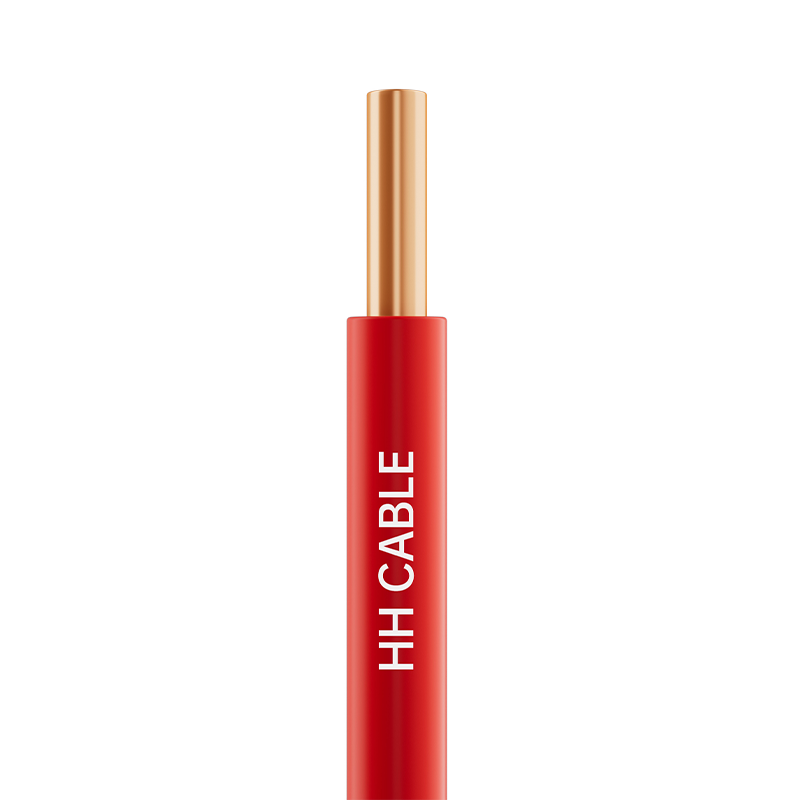

450-750V Dan Di Bawah Kabel, Wayar Dan Kord Bertebat PVC

Nama Produk: 450-750V dan ke bawah PVC berpenebat kabel, wayar dan kord

1-Piawaian pelaksanaan

GB/T5023-2008, JB/T8734-2016

2-Model Produk

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, dsb.

3- Tahap voltan

450/750V, 300/500V, 300/300V

4-Kategori Spesifikasi

Tahap voltan

model

Spesifikasi

450/750V

60227 IEC 01(BV)

1.5 mm 2 ～400 mm 2

BLV

2.5 mm 2 ～400 mm 2

60227 IEC 0 2 ( R V)

1.5 mm2～240 mm2

BVR

2.5 mm2～185 mm2

300/500V

60227 IEC 05(BV)

0.5 mm2～1.0 mm2

BV

0.75 mm2～1.0 mm2

60227 IEC 06(RV)

0.5 mm2～1.0 mm2

300/500V

BVV

0.75 mm2～185 mm2

BLVV

2.5 mm2～185 mm2

Tahap voltan

model

Bilangan teras

Spesifikasi

300/500V

BVVB

2-3

0.75 mm 2 ~ 10 mm 2

BLVVB

2-3

2.5 mm 2 ~ 10 mm 2

300/500V

60227 IEC 53 ( RV V)

2-5

0.75 mm 2 ～2.5 mm 2

300/500V

RV V

2

1.5 mm 2 ~ 6 mm 2

3-5

4 mm 2 ~ 6 mm 2

6～37

0.5 mm 2 ~ 2.5 mm 2

300/300V

60227 IEC 52 ( RV V)

2-3

0.5 mm 2 ~ 0.75 mm 2

300/300V

RVS

2

0.5 mm 2 ~ 4 mm 2

5- Penerangan struktur kabel

Struktur kabel

Penerangan Bahan

Konduktor

Konduktor padat bulat atau tidak padat (tembaga atau aluminium atau aloi aluminium), konduktor kuprum - Kelas 1, Kelas 2, Kelas 5; konduktor aluminium - Kelas 1, Kelas 2

Lapisan tahan api (jika ada)

Pita mika

Penebat

Bahan penebat PVC

Pengisian (jika ada)

Tali Pengisi Retikulasi Polipropilena tidak higroskopik

Pita pembalut kabel (jika ada)

Kain bukan tenunan atau pita poliester

Sarung luar (jika ada)

Sebatian sarung PVC

6-Pengenalan teras wayar

6.1 Pengecaman pewarna penebat:

6.1.1 Apabila penebat berwarna digunakan untuk mengenal pasti teras wayar berpenebat, setiap teras wayar berpenebat hanya boleh menggunakan satu warna, kecuali untuk warna gabungan hijau/kuning.

6.1.2 Warna teras penebat mana-mana kabel berbilang teras tidak boleh hijau dan kuning, yang bukan warna gabungan.

6.1.2 Untuk teras wayar bertebat hijau/kuning, satu warna hendaklah meliputi sekurang-kurangnya 30% dan tidak lebih daripada 70% permukaan teras wayar bertebat, dan warna lain hendaklah meliputi selebihnya dan konsisten sepanjang.

6.1.4 Spektrum warna pilihan untuk pewarnaan penebat kabel dengan lima teras atau kurang adalah seperti berikut:

1 teras dan 2 teras: tiada keutamaan untuk spektrum warna;

3 teras: hijau/kuning, biru, coklat atau coklat, hitam, kelabu;

4 teras: hijau/kuning, coklat, hitam, kelabu atau biru, coklat, hitam, kelabu;

5-teras: hijau/kuning, biru, coklat, hitam, kelabu atau biru, coklat, hitam, kelabu, hitam.

6.1.5 Apabila terdapat keperluan khas untuk kromatografi, pihak penawaran dan permintaan boleh berunding dan menentukan mengikut keperluan pelanggan.

6.2 Pengenalan digital penebat:

6.2.1 Kabel dengan enam teras atau lebih hendaklah dikenal pasti dengan nombor. Penebat hendaklah mempunyai warna yang sama dan disusun mengikut susunan semula jadi dari lapisan dalam hingga lapisan luar bermula dengan teras berpenebat No. 1 (penebat hitam dengan huruf putih disyorkan), kecuali teras berpenebat hijau/kuning (jika ada).

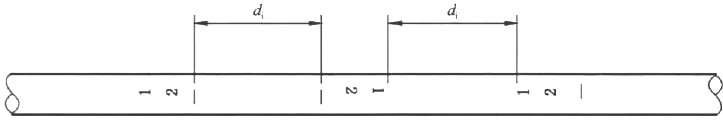

6.2.2 Apabila tanda terdiri daripada satu nombor, garis mendatar hendaklah ditambah di bawah nombor tersebut. Apabila tanda terdiri daripada dua nombor, ia hendaklah disusun secara menegak dan garisan mendatar hendaklah ditambah di bawah nombor yang terakhir. Selang di antara dua kumpulan nombor yang bersebelahan hendaklah tidak lebih daripada 50mm. Susunan tanda pengenalan digital ditunjukkan dalam rajah di bawah:

7-Warna sarung

Putih, hitam atau mengikut keperluan pelanggan

8-Keperluan prestasi khas

Kalis api gred A/B/C, tahan api, tahan anai-anai, tahan tikus, tahan UV, tahan suhu rendah, tahan minyak mineral, dsb.

9- Ciri-ciri aplikasi kabel

9.1 Suhu terkadar jangka panjang maksimum yang dibenarkan untuk konduktor kabel semasa operasi biasa ialah 70°C.

9.2 Suhu maksimum konduktor kabel yang dibenarkan semasa litar pintas (tempoh tidak melebihi 5 saat) ialah 160 ℃.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah daripada 0 ℃

9.4 Jejari lentur minimum untuk pemasangan kabel:

Jejari lenturan minimum kabel dengan diameter luar kurang daripada 25 mm : tidak kurang daripada 4 kali diameter luar kabel;

Jejari lentur minimum kabel dengan diameter luar lebih besar daripada atau sama dengan 25 mm : tidak kurang daripada 6 kali diameter luar kabel.

9.5 Siri wayar dan kabel berpenebat PVC ini mempunyai penarafan voltan maksimum 450/750V dan digunakan secara meluas dalam persekitaran kediaman, komersial dan industri untuk pencahayaan elektrik dan pendawaian dalaman, perkakas rumah, peralatan elektrik, instrumentasi, peralatan kawalan, peralatan elektronik dan peranti automatik. Kaedah pemasangan termasuk pendawaian tetap, dalaman atau luaran , atau tertanam dalam saluran atau sistem tertutup yang serupa.
