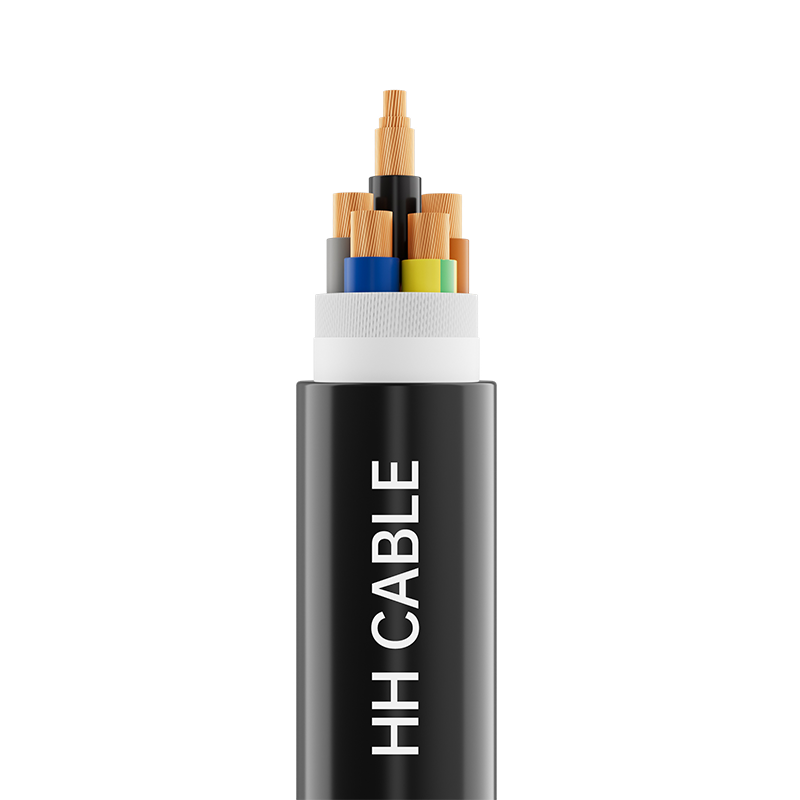

Wayar Dan Kabel Mesra Alam Untuk Pendawaian Tetap 450-750V Dan Di Bawah

Nama Produk: Wayar dan kabel mesra alam untuk pendawaian tetap 450-750V dan ke bawah

1-Piawaian pelaksanaan

S/320282DJD006-2021

2-Model Produk

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, dsb.

3- Tahap voltan

450/750V, 300/500V, 300/300V

4-Kategori Spesifikasi

Tahap voltan

model

Spesifikasi

450/750V

WDZ-BYJ, WDZ-BY, dsb.

1.5 mm 2 ～400 mm 2

WDZ-BYJR, WDZ-BYR, dsb.

1.5 mm 2 ～240 mm 2

WDZ-RYJ, WDZ-RY, dsb.

1.5 mm 2 ～240 mm 2

300/500V

WDZ-BYJ, WDZ-BY, dsb.

0.5 mm 2 ～1.0 mm 2

WDZ-RY, WDZ-RY, dsb.

0.5 mm 2 ～1.0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY, dsb.

0.75 mm2～10 mm2

Tahap voltan

model

Bilangan teras

Spesifikasi

300/500V

WDZ-RYJYJB, WDZ-RYYB, dsb.

2

0.75 mm 2 ～1.0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY, dsb.

2-5

0.75 mm 2 ～2.5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP, dsb.

2

0.5 mm 2 ~ 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS, dsb.

2

0.5 mm 2 ~ 6 mm 2

5- Penerangan struktur kabel

Struktur kabel

Penerangan Bahan

Konduktor

Konduktor kuprum pepejal kelas 1 atau konduktor kuprum terdampar bulat Kelas 2 atau konduktor kuprum lembut Kelas 5

Lapisan refraktori (jika ada)

Pita mika

Penebat

Polietilena atau poliolefin berkait silang atau bahan penebat poliolefin berkait silang

Pengisian (jika ada)

Tali isian jejaring polipropilena tidak higroskopik

Pita pembalut kabel (jika ada)

Pita halogen sifar asap rendah atau pita gentian kaca atau pita poliester

Perisai logam (jika ada)

Jalinan dawai tembaga

Sarung luar (jika ada)

Poliolefin atau bahan sarung poliolefin berkait silang

6-Pengenalan teras wayar

6.1 Pengecaman pewarna penebat:

6.1.1 Apabila penebat berwarna digunakan untuk mengenal pasti teras wayar berpenebat, setiap teras wayar berpenebat hanya boleh menggunakan satu warna, kecuali untuk warna gabungan hijau/kuning.

6.1.2 Warna teras penebat mana-mana kabel berbilang teras tidak boleh hijau dan kuning, yang bukan warna gabungan.

6.1.2 Untuk teras wayar bertebat hijau/kuning, satu warna hendaklah meliputi sekurang-kurangnya 30% dan tidak lebih daripada 70% permukaan teras wayar bertebat, dan warna lain hendaklah meliputi selebihnya dan konsisten sepanjang.

6.1.4 spektrum warna pilihan untuk pewarnaan penebat kabel dengan lima teras atau kurang adalah seperti berikut:

1 teras dan 2 teras: tiada keutamaan untuk spektrum warna;

3 teras: hijau/kuning, biru, coklat atau coklat, hitam, kelabu;

4 teras: hijau/kuning, coklat, hitam, kelabu atau biru, coklat, hitam, kelabu;

5-teras: hijau/kuning, biru, coklat, hitam, kelabu atau biru, coklat, hitam, kelabu, hitam.

6.1.5 Apabila terdapat keperluan khas untuk kromatografi, pihak penawaran dan permintaan boleh berunding dan menentukan mengikut keperluan pelanggan.

6.2 Pengenalan digital penebat:

6.2.1 Teras penebat kabel dengan lebih daripada dua teras juga boleh dikenal pasti melalui nombor. Penebat hendaklah mempunyai warna yang sama dan disusun mengikut susunan semula jadi dari lapisan dalam ke lapisan luar bermula dengan teras penebat No. 1 (disarankan untuk mencetak nombor putih pada penebat hitam), kecuali teras penebat hijau/kuning (jika ada).

6.2.2 Apabila tanda terdiri daripada satu nombor, garis mendatar hendaklah ditambah di bawah nombor tersebut. Apabila tanda terdiri daripada dua nombor, ia hendaklah disusun secara menegak dan garisan mendatar hendaklah ditambah di bawah nombor yang terakhir. Selang di antara dua kumpulan nombor yang bersebelahan hendaklah tidak lebih daripada 50mm. Susunan tanda pengenalan digital ditunjukkan dalam rajah di bawah:

7-Warna sarung

Hitam atau mengikut keperluan pelanggan

8-Keperluan prestasi khas

Kalis api gred A/B/C, tahan api, tahan anai-anai, tahan tikus, tahan UV, tahan suhu rendah, tahan minyak mineral, dsb.

9- Ciri-ciri aplikasi kabel

9.1 Suhu terkadar jangka panjang maksimum yang dibenarkan untuk konduktor kabel semasa operasi biasa ialah: penebat poliolefin: 70°C; penebat polietilena berkait silang atau penebat poliolefin berkait silang: 90°C .

9.2 Suhu maksimum konduktor kabel yang dibenarkan semasa litar pintas (tempoh tidak melebihi 5 saat) ialah: poliolefin: 160°C; penebat polietilena berkait silang atau penebat poliolefin berkait silang: 250°C.

9.3 Suhu pemasangan kabel tidak boleh lebih rendah daripada 0 ℃

9.4 Jejari lentur minimum untuk pemasangan kabel:

Jejari lenturan minimum kabel dengan diameter luar kurang daripada 25 mm : tidak kurang daripada 4 kali diameter luar kabel;

Jejari lentur minimum kabel dengan diameter luar lebih besar daripada atau sama dengan 25 mm : tidak kurang daripada 6 kali diameter luar kabel.

9.5 Siri ini menentukan wayar dan kabel mesra alam untuk pendawaian dengan voltan maksimum 450/750V. Ia digunakan secara meluas di kawasan yang mempunyai keperluan keselamatan dan alam sekitar yang tinggi, seperti transit kereta api, lapangan terbang, bangunan bertingkat tinggi, pusat membeli-belah dan hospital, untuk lampu elektrik dan pendawaian dalaman, peralatan elektrik, peralatan elektrik, instrumen dan meter, peralatan kawalan, peralatan elektronik, dan peranti automatik. Kaedah pemasangan termasuk pendawaian tetap, pemasangan dalaman atau luaran , atau benam dalam konduit atau sistem tertutup yang serupa.
